690V nga gipahimutang nga Aktibo nga Harmonic Filter

Kuhaa ang 690V nga gipahimutang nga aktibo nga harmonic filter nga gihimo sa China, nga nagtanyag sa taas nga kalidad nga pasundayag ug kasaligan. Naghatag si Geya og taas nga mga solusyon sa kaarang-hingpit nga adunay talagsaon nga serbisyo. Aron madawat ang labing kaayo nga pricelist, ibilin ang imong mensahe sa ubos, ug mobalik kami kanimo dayon!

Ipadala ang Pangutana

Deskripsyon sa Produkto

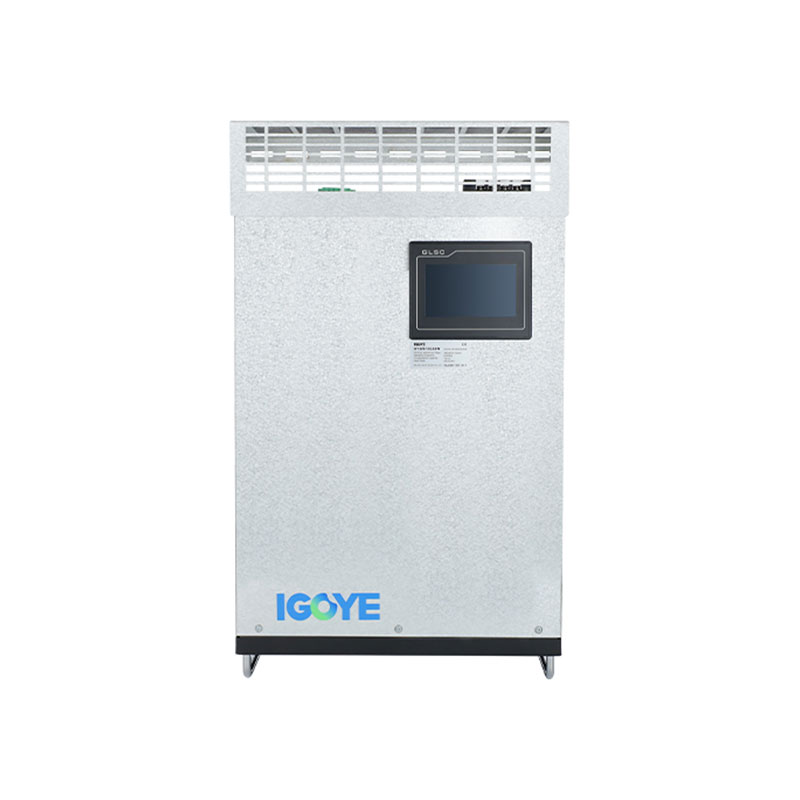

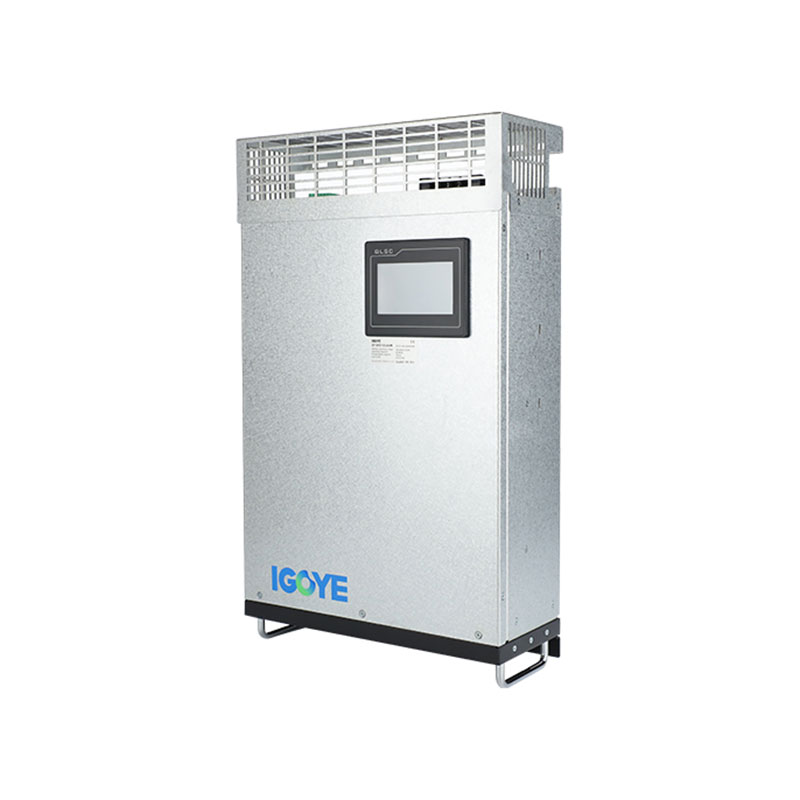

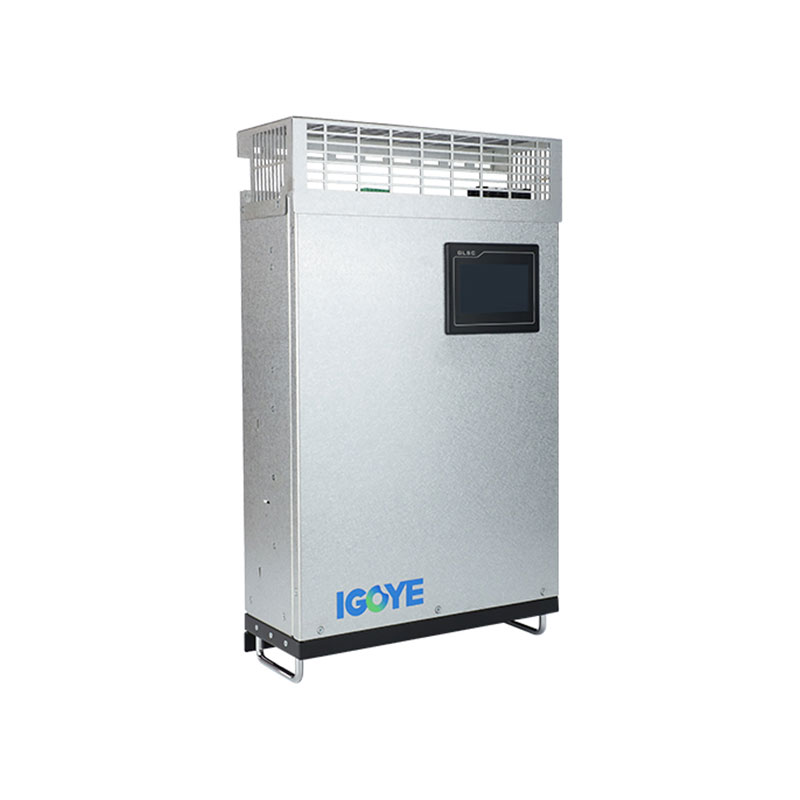

Ang 690V nga dingding nga gi-mount nga Harmonic Filter (AHF) nagtanyag sa high-performance harmonic starication alang sa tulo-yugto 690V nga mga sistema sa kuryente. Paggamit sa usa ka DSP + CPLD Digital Control Core ug Three-Level Topology, kini ang Ahf nagsiguro sa tukma nga kaharmonya karon nga bayad. Gisuportahan sa modular nga laraw ang mga pag-instalar sa scalable pinaagi sa managsama nga koneksyon, pagpasimple sa pagpadayon ug pag-optimize sa wanang. Ang 690V nga dingding nga gi-mount sa AHF nga epektibo nga pagsala sa mga harmonics gikan sa ika-50 hangtod 50 nga pag-order, pagkab-ot hangtod sa 95% nga pag-filter rate. Uban sa usa ka 100a nga gimarkahan karon ug mga sukat nga 495mm x 675mm x 275mm (DWH), kini nga yunit sa dingding nagahatag lig-on nga mga solusyon sa kuryente alang sa mga high-boltahe industriyal nga palibot.

Deskripsyon sa Modelo:

Luso	Ahf	0.4	50a	/	4l	W
Code sa negosyo	Aktibo nga Harmonic Filter	Lebel sa boltahe 0.69: 690V ± 20%	Ang Kapasidad sa Kapasidad (Kvar) 100a		3l: Tulo ka phase three-wire 4l: Tulo nga yugto sa upat nga kawad	W: Nakasulud nga Wall

Mga Tampok:

● Paggamit DSP + CPLD TANANG DIGITA DIGITA DIGIT CORE CORE, TRABAHO NGA TUBUNIKO SA TUPOKO ALANG SA ALMICATION ALGECATION ALANG SA PAGTUON SA KASINGKASING SA KASINGKASING SA KASINGKASING SA KASINGKASING SA KATAPUSAN.
● Pag-adid sa modular nga laraw, nga nagpadali sa kaamgid nga koneksyon sa daghang mga module, nagkuha gamay nga wanang ug dali nga mapadayon.
● Ang laraw sa istruktura sa independente nga mga ducts sa hangin ug independente nga mga bodega nagsiguro sa lig-on nga operasyon sa kagamitan.
● Mahimo nga ma-filter ang mga harmonik sa usa ka halapad nga mga harmonics, gikan sa 2 hangtod 50 nga mga harmonics, ug masulbad ang problema sa tulo-ka-hugna nga dili balanse sa parehas nga oras.
● Taas ang rate sa Harmonic Stroker. Kung ang katakus nagtugot, ang Harmonic karon nga rate sa pagsala sa pagsala mahimong labi ka taas sa 95%. I-set ang 100% nga karon nga paglimite sa output aron masiguro ang dugay nga malig-on nga operasyon sa kagamitan.

Mga Aplikasyon:

Ang 690V nga nag-abut nga aktibo nga mga pagsala sa Harmonic nga Mahinungdan hinungdanon alang sa pagsiguro sa kasaligan nga kalidad sa gahum sa mga aplikasyon sa high-boltahe:

● Mabug-at nga mga palibot sa industriya:Pagpanalipod sa sensitibo nga kagamitan ug pagpadayon sa lig-on nga operasyon sa mga industriya sama sa pagmina, lana ug gas, ug mabug-at nga paghimo diin ang mga sistema sa 690V kasagaran.
● Mga Drive-Voltage Motor Drive:Pagminus sa harmonic nga pagtuis nga gipahinabo sa dagkong mga motor drive, pagpaayo sa pagkaayo sa sistema ug pagkunhod sa pagkonsumo sa enerhiya.
● Mga Renewable nga Sistema sa Enerhiya:Ang pag-ayo sa mga pagbag-o sa kuryente ug pag-uswag sa mga pagtuis sa harmonic nga gipaila sa nabag-o nga mga gigikanan sa enerhiya sa mga senaryo sa pag-apil sa high-boltahe.
● Kritikal nga imprastruktura:Paghatag limpyo ug malig-on nga gahum alang sa kritikal nga imprastruktura nga nag-operate sa mga sistema nga 690V, pagsiguro sa padayon nga operasyon.

690V nga nag-abut nga aktibo nga mga filter sa harmonic nga pader

690V Wall-mounted Active Harmonic Filter

Mga teknikal nga mga parameter:

	Mga serye sa 220V	Mga serye sa 380V	500V Series		690V Series
Gihabugon	<2000m, labaw sa 2000m, setro sumala sa GB / T3859.2
Ambient temperatura	-20 ~ + 50 ℃
Paryente nga kaumog	≤90%, wala'y kondensasyon sa ibabaw kung ang binulan nga minimum nga temperatura mao ang 25 ℃
Antas sa Polusyon	Antas III sa ubos
Opehistro sa boltahe	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Frequency sa pagtrabaho	50Hz ± 5%
Kwarensasyon sa Kwarensasyon	25a	25/50/75/100 / 150a	100A		100A
Istruktura sa grid	L / n	3p3w / 3p4w	3p3w / 3p4w		3p3w / 3p4w
Numero sa mga yunit konektado sa kaamgid	Ulimited
Ang kinatibuk-ang kahusayan sa makina	≥97%
Istruktura sa grid	32khz	16khz	12.8khz		12.8khz
Range Range	2 ~ 50Times, ang usa ka rate sa kompensasyon adjustable
Pagpili sa Function	Reactive Gahum	Reaktice Power, Reactive Power + Asymmetry
Reactive Gahum Pag-rate sa bayad	≥95%	> 92%
Neutral nga Pagsala katakos		Ang kapabilidad sa pagsala sa neutral nga linya mao ang 3 ka beses nga sa kapabilidad sa pagsala sa hugna
Tibuok nga oras sa pagtubag	<10ms	<40ms		<40ms	<40ms
Kasaba	≤60DB	≤60DB		≤65DB	≤65DB
Paagi sa Pagkontrol	2-Way RS485 Interface (nagsuporta sa GPRS / WIFI)
Panalipod	Sobra nga overload, software / hardware nga overcurrent, grid overvoltage ug undervoltage, kapakyasan sa kuryente, pag-ayo sa abnormalidad, kanunay nga pagpanalipod sa kanunay, ug uban pa.	Overload, software / hardware nga overcurrent, grid overvoltage ug undervoltage nga dili balanse sa boltahe, kapakyasan sa kuryente, kapakyasan sa kuryente, pag-ayo sa pagpalig-on, uban pa.
Paagi sa Pag-install	Rack / dingding nga gisul-ob		Rack
Mga umaabot nga linya	Balik sa umaabot nga (Type Type), Upat nga Pag-abut (Pag-abut sa Wall)		Balik sa umaabot nga linya
Ang lebel sa pagpanalipod	IP20

Modelo ug Susihon:

690V Wall-mounted Active Harmonic Filter

Mga Modelo
Modelo nga numero	Gimarkahan karon (A)	Batak sa System (V)	Mga Dimensyon (D * W * h)	Pamaagi sa pagpabugnaw
Gy APF-0.22-25A / 2L-R / W	25	220	220 * 330 * 160mm	Pinugos nga pagpabugnaw sa hangin
Gy APF-0.4-25A / 4L-R / W	25	380 ± 20%	460 * 490 * 89mm
Gy Apf-0.4-50a / 4l-r / w	50	380 ± 20%	460 * 490 * 89mm
Gy APF-0.4-75A / 4L-R / W	75	380 ± 20%	500 * 510 * 190mm
Gy Apf-0.4-100a / 4l-r / w	100	380 ± 20%	500 * 550 * 240mm
Gy Apf-0.4-150a / 4l-r / w	150	380 ± 20%	500 * 550 * 240mm
Gy APF-0.5-100A / 4L-R / W	100	500 ± 20%	495 * 675 * 275mm
Gy APF-0.69-100A / 4L-R / W	100	690 ± 20%	495 * 675 * 275mm
